Gelombang radio GSM dapat dihasilkan dengan memberikan aliran listrik bolak-balik pada antena. Pada antena BTS pada dasarnya adalah kabel panjang yang dialiri tegangan/arus bolak-balik. Dan antena akan menghasilkan gelombang elektromagnetik yang memiliki frekuensi sama dengan frekuensi sumber tegangan/arus.

Antena Isotropic

Antena isotropic adalah antena non-directional yang meradiasikan gelombang elektromagnetik ke semua arah. Perbandingan gain antena pada arah tertentu dibandingkan dengan antena isotropic dinyatakan dalam dBi.

Antena Half Wave Dipole

Half Wave Dipole diperoleh dengan memotong konduktor sebesar satu setengah panjang gelombang frekuensi radio. Perbandingn gain dengan Half Wave Dipole dinyatakan dalam unit dBd.

Antena Beamwidth

Beamwidth, didefinisikan sebagai sudut penyimpangan dimana power yang diradiasikan lebih rendah 3dB daripada main direction. Baik secara horisontal maupun vertikal menggunakan persyaratan yang sama.

Vertical Beamwidth

Untuk mengkonsentrasikan radiasi power di coverage area, maka susunan array half wave dipole disusun secara vertikal/horisontal atau +45/-45. Dengan setiap kelipatan dua jumlah dipole maka beam width power akan berkurang setengahnya tetapi gain pada main directionakan bertambah 3 dB.

Source :

3G Planning and Optimization by Lingga Wardhana

Read More

DEFENISI CELL RESELECTION PADA KOMUNIKASI SELULER DAN KONSEPNYA

DEFENISI CELL RESELECTION

PADA KOMUNIKASI SELULER DAN KONSEPNYA

Cell Reselection adalah proses perpindahan mobile user dari satu cell ke cell yang lain pada saat idle mode (kondisi handphone diam atau tidak melakukan aktifitas apapun seperti menelpon, streaming video, ataupun download/upload). Cell awal yang ditinggalkan disebut source cell sedangkan cell tujuan disebut dengan target cell.

Pada 3G to 3G Cell Reselection, User Equipment (UE/Hp) akan merangking WCDMA cell Berdasarkan kriteria berikut yang sering disebut sebagai S Criteria.

Squal = CPICH_Ec/No - qQual Min > 0 dan

Srxlev = CPICH_RSCP - qRxLev Min-Pcompensation> 0

Pcompensation = max ( max Tx power UI - maximum UE power, 0)

Cell-cell yang memenuhi S Criteria kemudian dirangking menurut R Criteria

Rserving = CPICH_Ec/No + qHyst2

Rneighbour = CPICH_Ec/No - qOffset2sn

Pada UE akan terjadi proses cell reselection jika cell baru memenuhi kriteria cell reselection selama waktu time interval treSelection

Contoh :

Serving Cell : Cell A;

Neighbour cell : Cell B, Cell C, Cell D, Cell E

qQualMin : -18 dB

qRxLevMin : -118 dBm

qHyst2 : 4 dB

qOffset2sn : 0 dB

Pertanyaannya :

1. Bagaimana rangking cell reselection dari cell-cell tersebut ?

2. Proses apa yang akan terjadi ?

3. Cell mana yang tidak lolos kriteria S ?

Jawabannya :

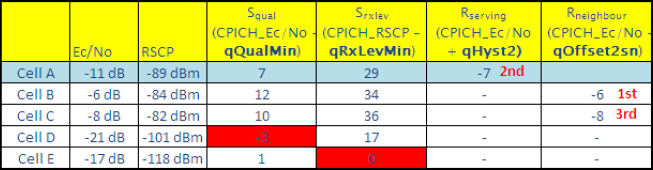

1. Rangking Cell :

      1st : Cell B

      2nd : Cell A

      3rd : Cell C

2. Akan terjadi proses reselection dari Cell A ke Cell B setelah timer treSelection expired.

3. Cell D dan Cell E tidak lolos pada criteria S. Cell D tidak lolos kriteria Squaldan Cell E tidak lolos kriteria     Srxlev.

Source :

* 3G Planning and Optimization by Lingga Wardhana

Read More
